Planification du réseau ferroviaire

Edito , les fondamentaux:
Sur cette page, vous découvrirez comment j'ai réalisé la planification de mon train miniature. Avant de commencer à planifier, j'ai dû d'abord trouver un endroit disponible pour le futur réseau, ce qui n'était pas trop difficile;) . Ensuite, il m’a fallu chercher un logiciel pour créer le plan du réseau.

J'ai pu trouver les avantages et les inconvénients de la plupart des logiciels sur divers forums. A l'époque j’avais opté pour le logiciel SCARM. Simple à utiliser, il possède également une représentation 3D du réseau et le simulateur de train avec 8 wagons peut être utilisé pour tester les circuits. Le logiciel vous permet aussi d’imprimer votre plan du réseau 2D à l'échelle 1:1 au format A4 afin de pouvoir l'utiliser comme modèle lors de la phase de construction.

Le logiciel propose également de nombreux objets 3D tels que des bâtiments, des ponts, des arbres, des rues, des feux tricolores, des lampadaires et d'autres objets.

Avoir une liste de stock et de gestion des articles dont vous aurez besoin est certainement très utile et permet d'économiser du temps et de l'argent. Sur la page trucs et astuces, vous pouvez télécharger une check-liste en excel de stock et de gestion de vos articles de modélisme ferroviaire. .

Un bref résumé avant de commencer la planification :

Emplacement du réseau,
Quelle forme doit avoir le réseau (rectangle, forme en L, forme en U),
Le plan d’ensemble du réseau doit être adapté à la surface de la pièce,
Important, l'accessibilité à toutes les parties du réseau,
Selon la forme du réseau, des orifices doivent être intégrées au réseau,
Assez de place pour l'emplacement de la centrale.

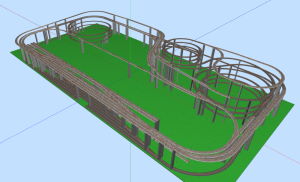

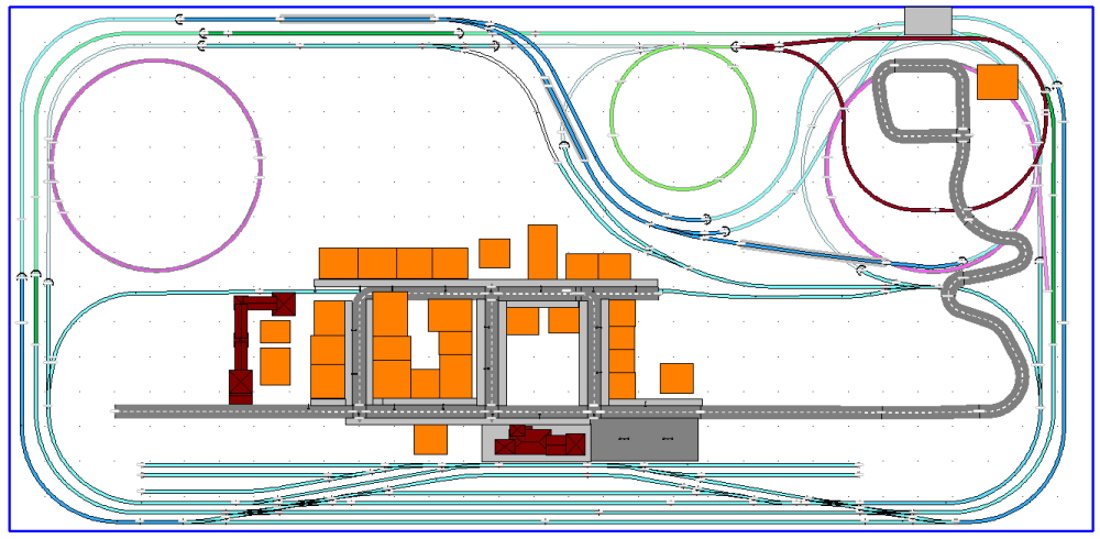

Sur l'image de gauche vous pouvez voir une représentation 2D et à droite une démo 3D du plan du réseau.

Vu que mon réseau se trouve dans le coin de la pièce et mesure 3,05m sur 1,50m, il sera difficile d'accéder à toutes les zones. Pour remédier à ce problème, j'ai fixé des roulettes aux pieds et fait 2 découpes centrales. Ainsi, il m’ai aisé d’accéder facilement à n'importe quel point du réseau.

Planification du cadre de base

Bilder

Définir les niveaux

Le niveau 0 est la gare fantôme avec 2 rampes hélicoïdaux (parking locomotive et voiture) , longueur = 23,51m, échelle réelle = 3761m;
Niveau 1 , ici se trouve la gare centrale, Longueur = 28,05m, échelle réelle = 4488m;
Niveau 2, circuit extérieur , Longueur = 7,91m, échelle réelle = 1266m
Niveau 3 Longueur = 12,45m, échelle réelle = 1992m
Niveau 4 se compose d’une rampe hélicoïdale qui mène au château, Longueur = 6,35m, échelle réelle = 1015m

La longueur totale des rails est de 78,64 m, soit 12,58 km à l'échelle réelle.

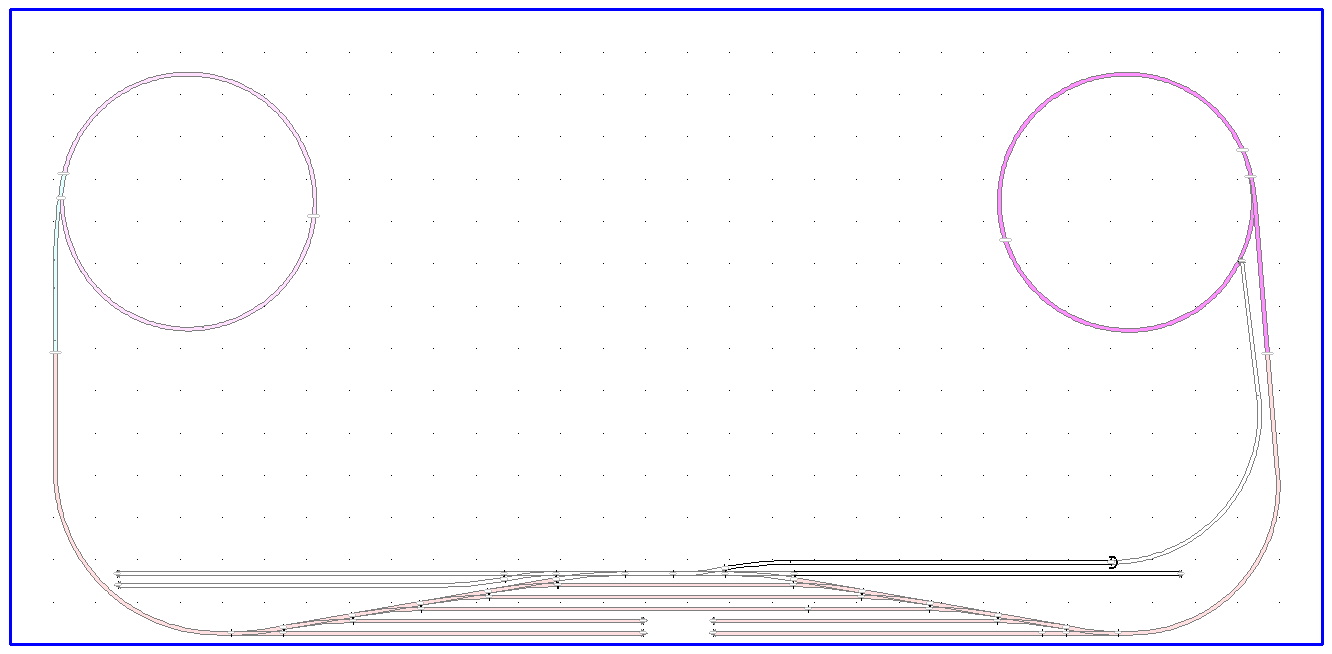

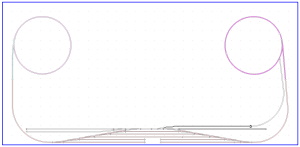

Vue 2D du plan des voies de la gare fantôme

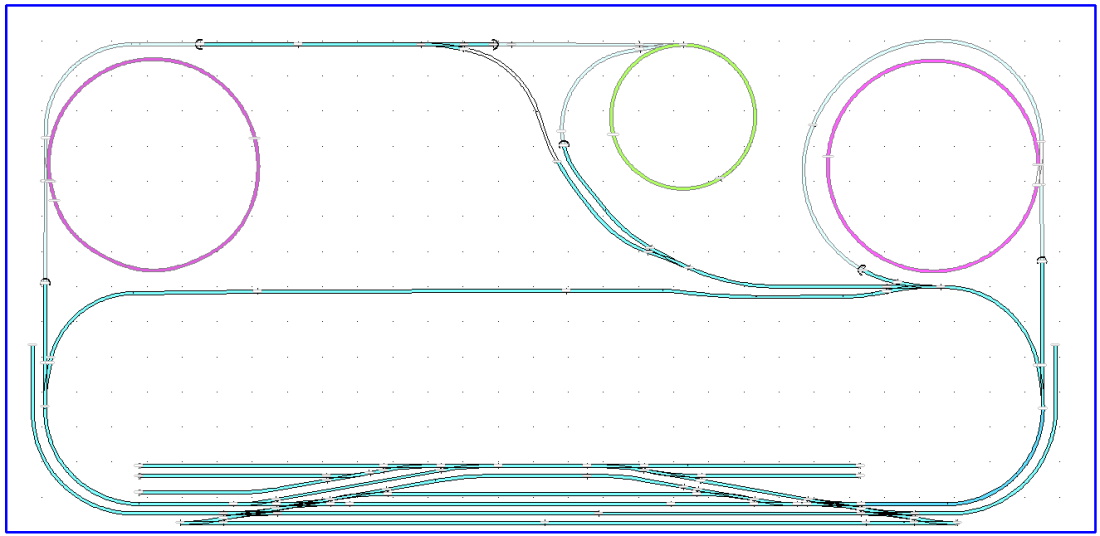

Vue 2D du plan des voies de la gare principale (plan de visualisation)

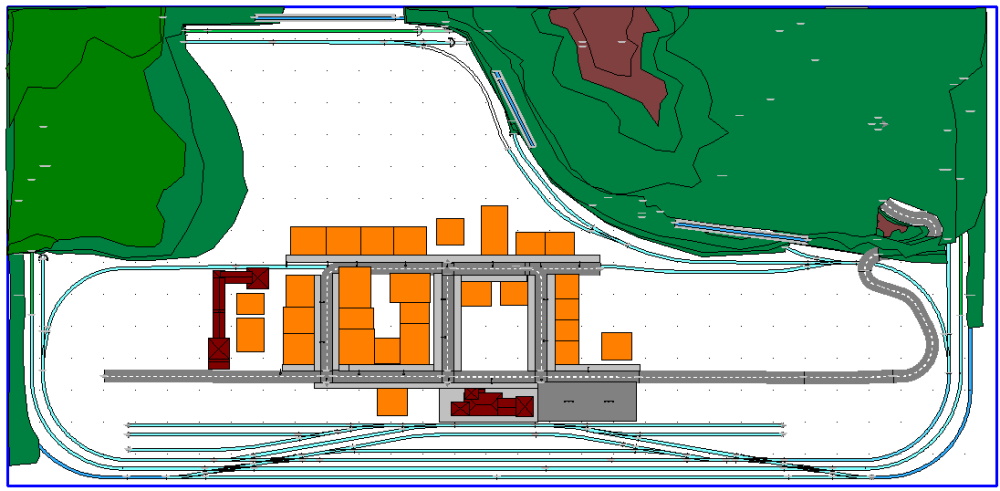

Vue 2D du plan des voies avec paysage, bâtiments et rues (Carsystem Faller)

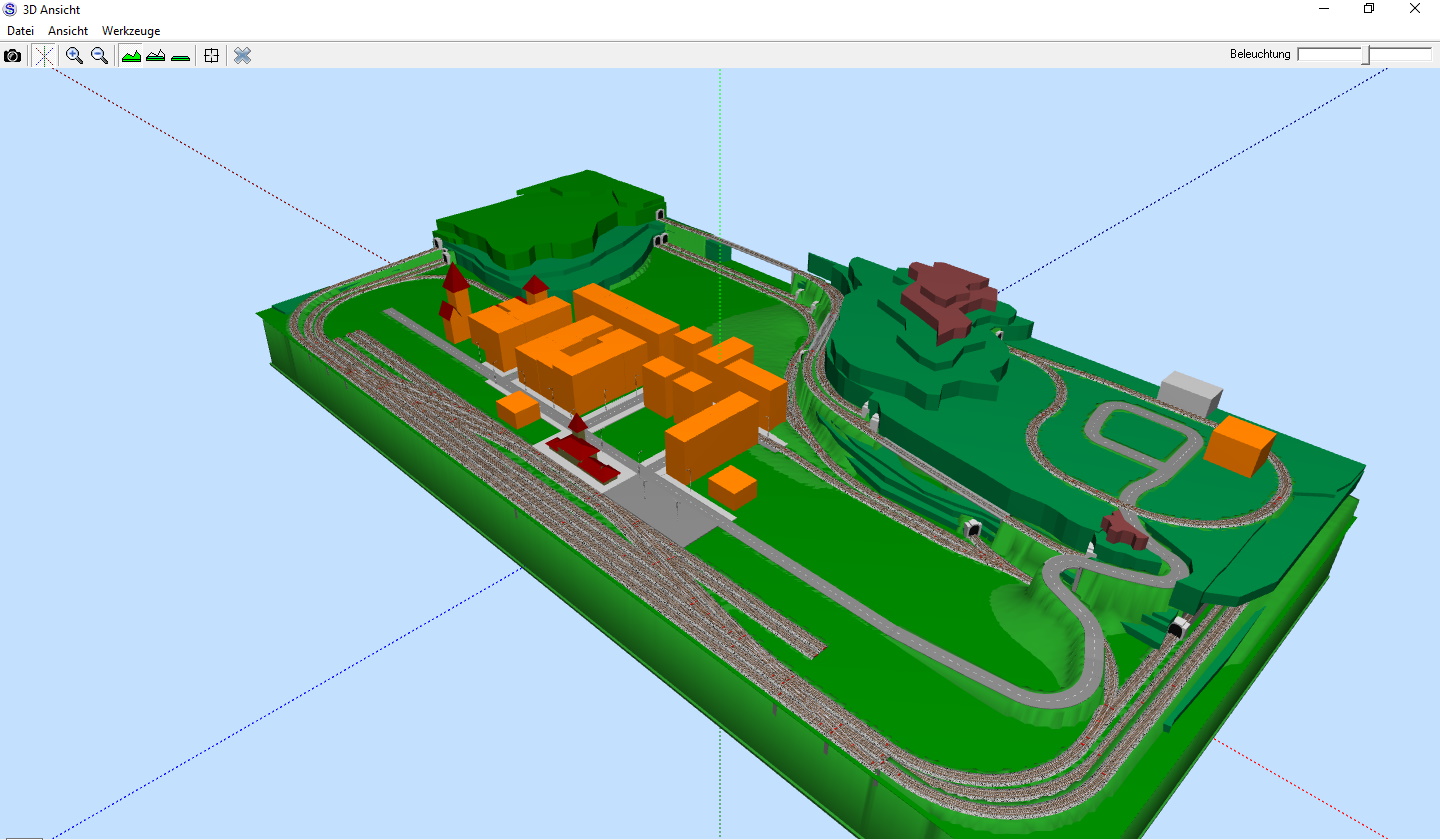

Vue 3D, aperçu complet sans paysage
