Trucs et astuces

Trucs et astuces pour le réseau de trains miniatures en voie N.

• Gabarit de pose pour rail flexible

• Rampe hélicoïdale

• Polarisation du cœur de l’aiguillage

• boucle de retournement

• signaux lumineux

• équiper un aiguillage avec un servo

• liste de stock et de gestion des articles

Gabarit de pose pour rail flexible

Toute personne désirant poser des rails flexibles aura nécessairement besoin de gabarits de pose, ils immobilisent la forme souhaitée de la voie et facilitent la pose du rail flexible. Fohrmann, par exemple, en propose pour différentes échelles. Mais si vous voulez économiser de l'argent et si vous aimer bricoler, vous pouvez les construire vous-même. Suivez les conseils ci-dessous!

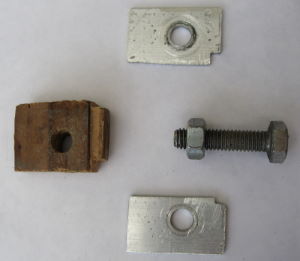

Matériel requis :

• 1 morceau de bois 20x27x9 mm,
• 2 plaques métalliques 16x27x1,5 mm,
• 1 vis M6 - longueur 25 mm
.

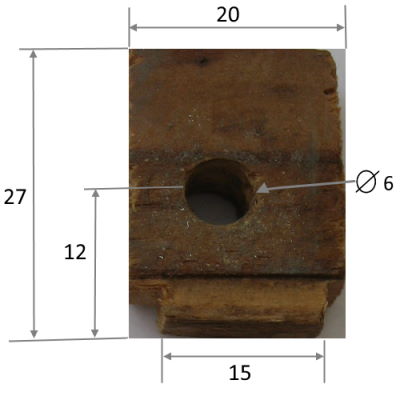

La partie centrale qui vient entre les rails sera faite en bois, les dimensions sont à lire sur la photo.

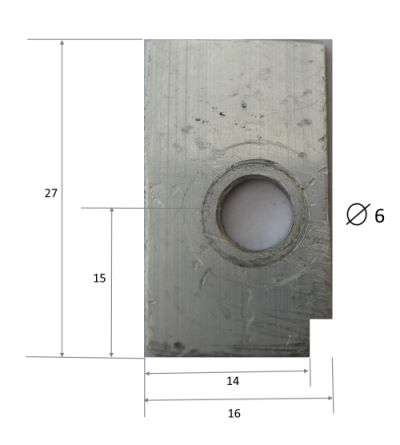

Les deux parties extérieures doivent être en métal, leurs dimensions sont également indiquées sur la photo.

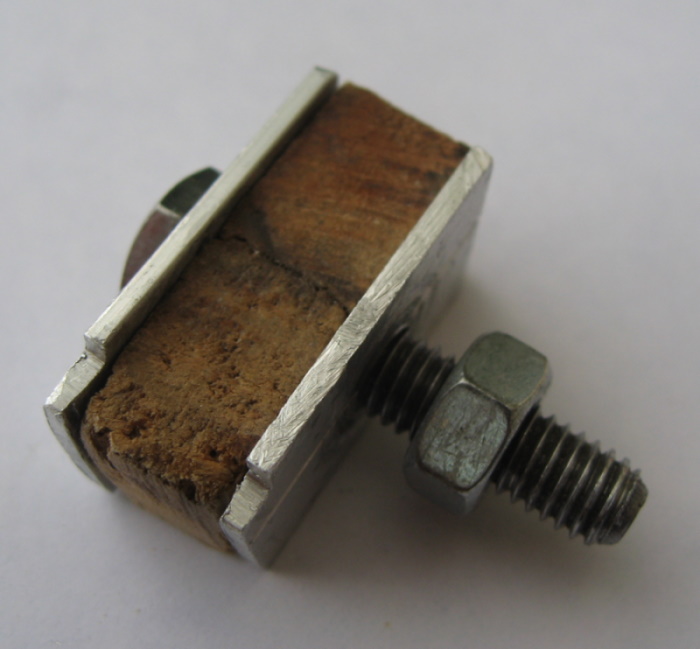

Et voici à quoi ressemble le gabarits de pose de rails flexibles pour voie à l’échelle N.

Rampe hélicoïdale

Pour surmonter les grandes différences de hauteur, rien de meilleur que d’installer une rampe hélicoïdale. Et comme ceux-ci se trouvent toujours sous le paysage, assurez-vous qu'il y ai suffisamment de place pour y accéder afin de pouvoir résoudre d'éventuels problèmes (trains déraillés, court-circuit...).

Tout d'abord, les demi-cercles sont dessinés sur une plaque de contreplaqué de 8 mm d'épaisseur puis découpées à la scie sauteuse. Assurez-vous qu'il y ait le moins de chute possible.

Pour fixer les pièces entre elles, vous aurez besoin de 14 équerres. Je les ai découpé dans le panneau latéral d'un vieil ordinateur de bureau. (Eh oui, ne jetez pas toujours tout, tôt ou tard vous aurez la possibilité de recycler au moins une partie de ces objets).

Matériel requis pour une rampe hélicoïdale à 3 niveaux:

• plaque de contreplaqué de 8mm,
• 14 équerres,
• 6 tiges filetés M8,
• 14 vis 6x20
• 60 Écrou M8,
• 30 Rondelles M8.

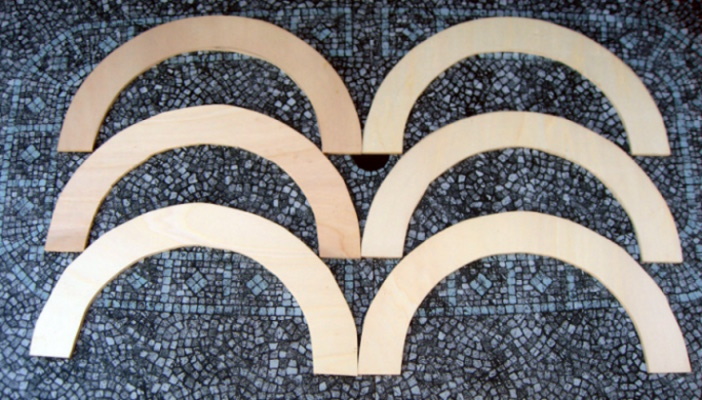

Découpez d'abord les 6 demi-cercles à l'aide d'une scie sauteuse.

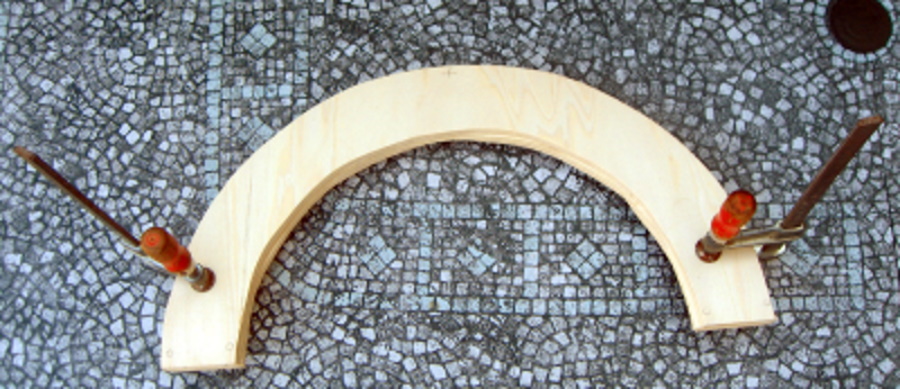

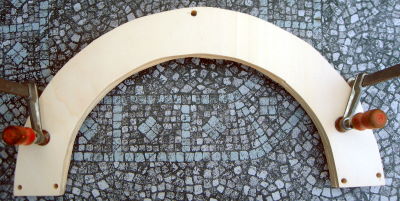

Fixez les 3 demi-cercles à l'aide d'un serre-joint (pour que les tiges filetées passent sans problème dans les trous) et, comme sur la photo, percez les 2 trous de gauche et le trou du milieu à 8 mm et les 2 trous de droite à 6 mm. Pour les demi-cercles suivants cela se fait dans l'autre sens, percez 2 trous de 6 mm à gauche, percez à 8 mm à droite et au milieu.

Visser ensuite les tiges filetées dans les trous.

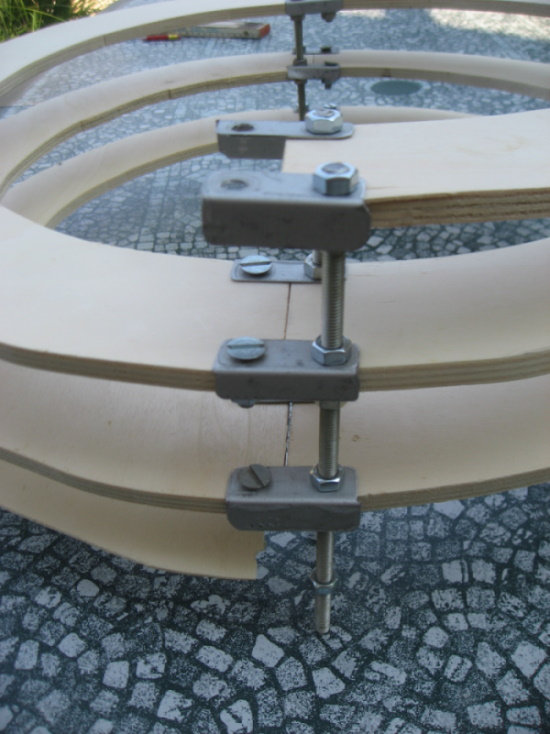

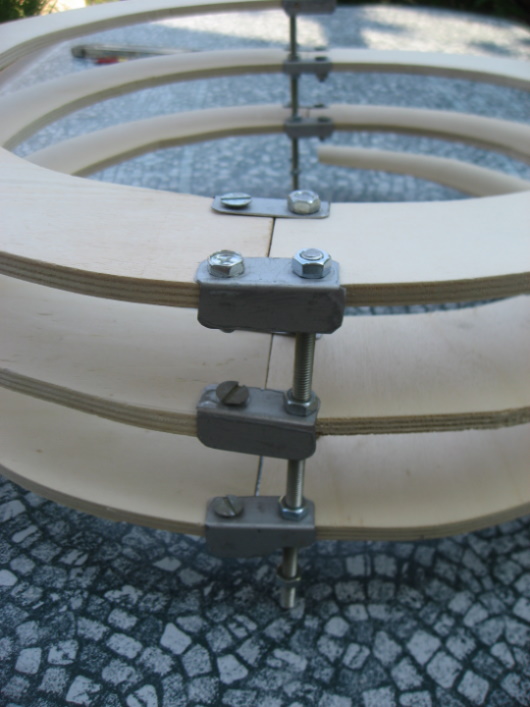

Les demi-cercles sont reliés les uns aux autres par l’intermédiaire des équerres. L'étape suivante consiste à ajuster la hauteur entre les étages. J'ai réglé la hauteur de libre de passage à 44 mm, ainsi la rampe hélicoïdale aura un dénivellement de 2,9%.

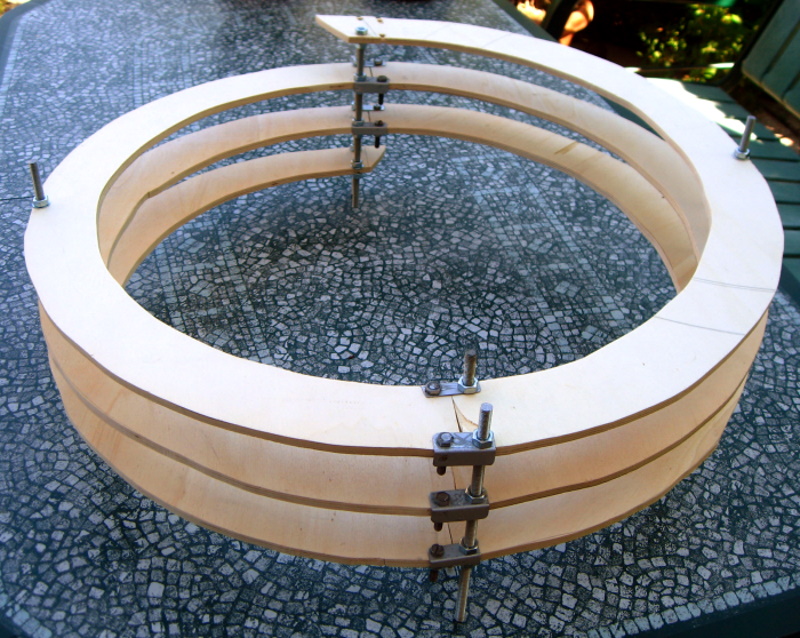

Et voici la rampe hélicoïdale une fois terminé.

Polarisation du cœur de l’aiguillage

En construction!

Boucle de retournement

Signal lumineux

Assemblage et soudage du signal lumineux 4411A de Wiessmann. Avec ce kit que vous pouvez acheter chez Conrad ou Getgoods, vous pouvez économiser pas mal d’argent ; car le kit coûte 50% moins cher que le signal monté. Avec un peu de doigté, l’assemblage et le soudage ne prendra que 40 minutes.

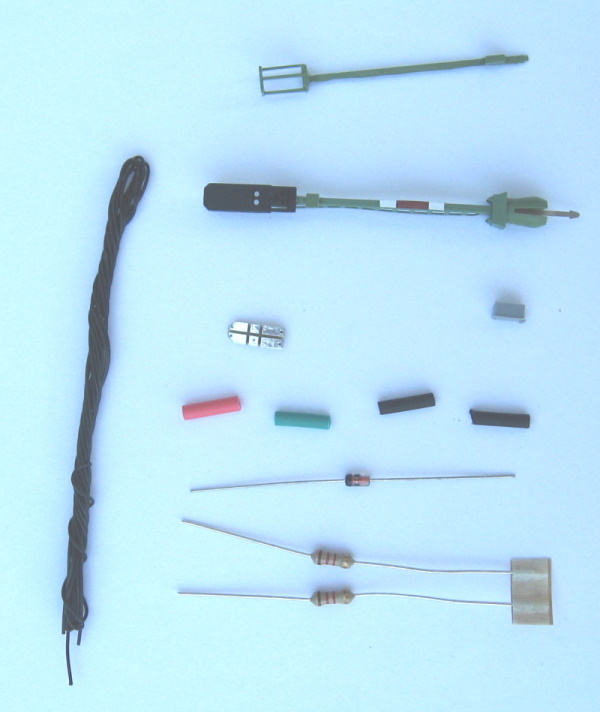

Le contenu du kit : 3 fils, 1 circuit imprimé avec 2 LED, 2 résistances, 1 diode, 3 gaines thermorétractables, 1 mât, 1 dos de mât, 1 boîtier électrique et 1 jeu de désignations de signaux.

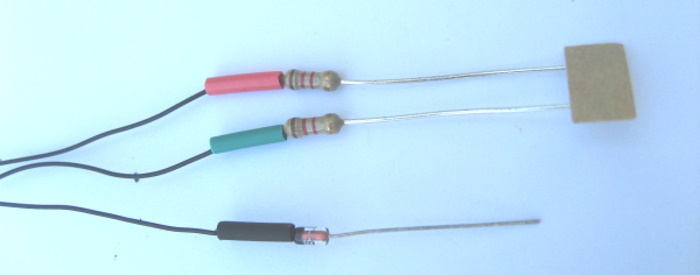

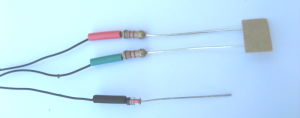

Soudez d'abord la diode et les résistances aux 3 fils.

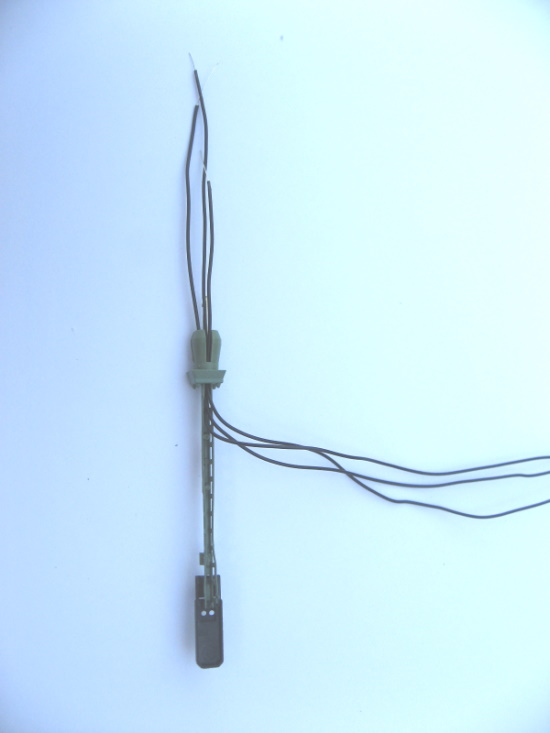

Enfilez ensuite les 3 fils dans le mât du bas vers le haut.

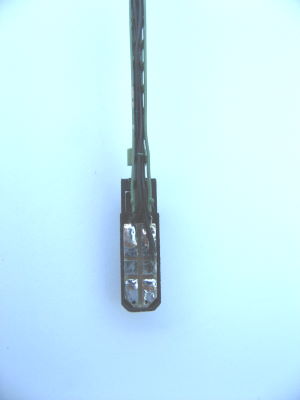

Soudez ensuite le fil respectif au circuit imprimé avec les LEDs.

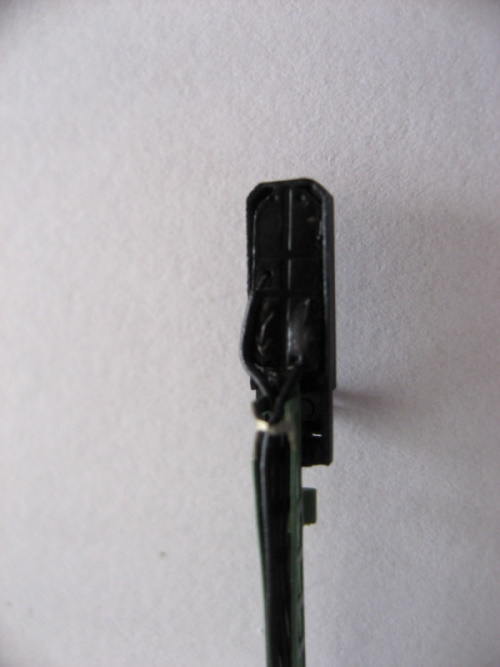

Maintenant, peignez la platine avec une peinture noire, ça fait plus beau.

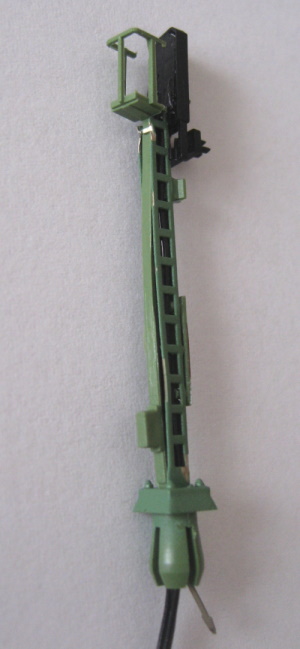

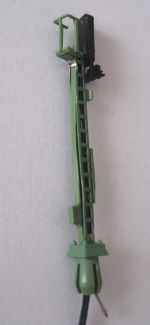

Et enfin, l'arrière du mât et le boîtier électrique sont fixés. N'oubliez pas de tester le signal lumineux avant de le monter sur votre réseau.

Equiper un aiguillage avec un servo

Liste de stock et de gestion des articles

Pour la construction d'un réseau de trains miniatures, vous avez besoin de nombreux d’articles, afin d'avoir un bon aperçu sur l'ensemble des articles a acheter, il est bon d'avoir une liste de stock et de gestion. J'en ai fait un, vous pouvez la télécharger en bas de page. Dans cette liste de stock et de gestion Excel, vous pouvez saisir les produits requis (prix, nombre, fabricant, ...), différentes colonnes vous indiquent les éléments suivants :

• articles déjà achetés,
• articles à acheter,
• référence fabricant,
• fabricant,
• annotation,
• prix ​​par article,
• les valeurs mal saisies sont affichées en rouge,
• …

Téléchargez la liste de stock et de gestion excel pour modélisme ferroviaire..

La check-liste comporte 15 tableaux (rails, signaux, décodeurs, ...). En haut, vous pouvez voir le montant final (coût total de l'investissement), le coût des articles que vous devez encore acheter et le montant des articles déjà achetés.
